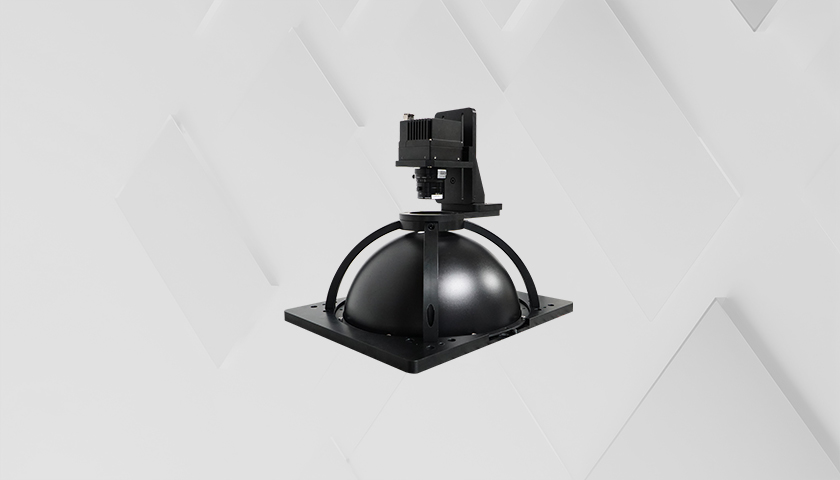

線陣光度立體成像系統
針對漫反射物體表面細微缺陷的特殊檢測需求，?？平Y(jié)合自研的光度立體算法和相機硬件，推出了光度立體成像系統。該視覺系統通過多角度打光的方式，能夠采集物體在不同光照條件下的圖像，并利用自研算法重建出被檢測對象表面的三維形貌信息，從而精準揭示出瑕疵存在狀態。目前共有三種類型的系統：基于穹頂光源線陣光度立體成像系統、基于條形光源線陣光度立體成像系統、基于環形光源面陣光度立體成像系統。
產品特征
-
成像算法強大

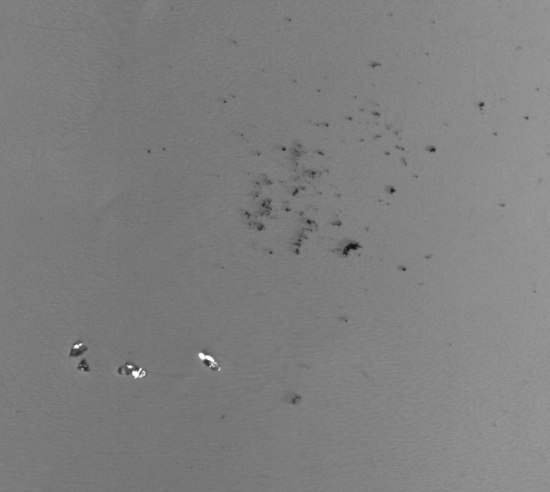

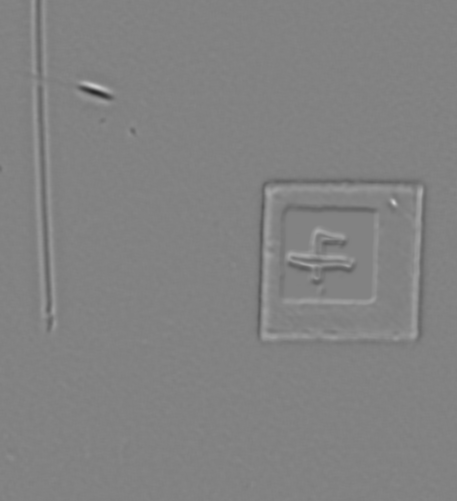

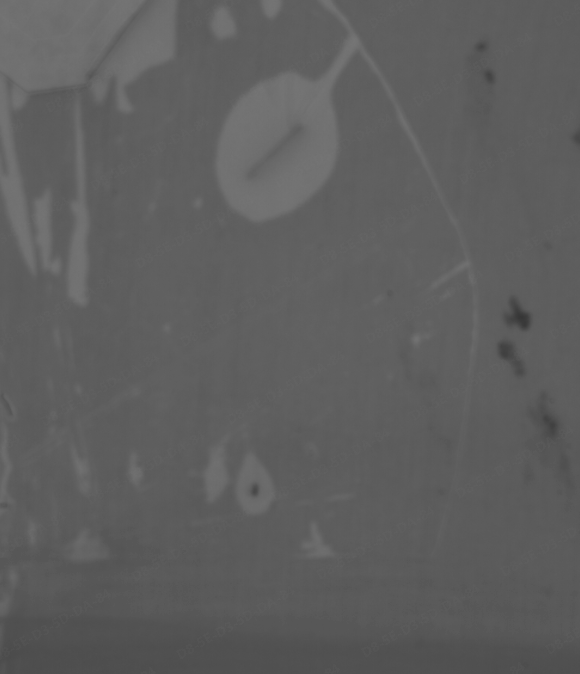

系統預設十余種不同的算法結果圖，每一種都專為捕捉特定的圖像特征而設計，從各個角度精準呈現出物體表面的微小瑕疵；還支持用戶根據具體的檢測需求調整算法，從而輸出定制化的圖像，拓寬在不同應用場景中的適用性。
-
圖像處理流暢
相機內部集成?？谱匝泄舛攘Ⅲw算法，對圖像數據進行實時計算和分析，大幅減輕上位機的計算負擔，保障了圖像處理的速度和準確性，延遲低至微秒級，滿足生產線上高速、連續的檢測要求。
-
光路設計豐富
針對不同檢測項目，?？乒舛攘Ⅲw成像系統支持配置不同的光源方案，確保全方位呈現瑕疵形態。
-
硬件性能卓越
系統可搭配?？谱匝械?K/8K線陣相機及900萬像素面陣相機，線陣相機最高行頻150kHz，面陣相機光度立體模式下最高幀率11.68fps，均采用萬兆網接口輸出數據，輕松應對在線高速檢測。
-
系統配置靈活
?？乒舛攘Ⅲw成像系統集相機、光源、控制器于一體，支持鏡頭選配，避免了傳統視覺檢測系統繁雜的組件搭配。
產品規格
| 型號 | SL4KXGV-75K-4 | SL8KXGV-150K-4 | |||
| 名稱 | 4K線掃4分區光度立體相機 | 8K線掃4分區光度立體相機 | |||
| 傳感器類型 | Global Shutter CMOS | ||||
| 圖像模式 | 黑白 | ||||
| 光學尺寸 | 28.67 mm | 57.34 mm | |||
| 分辨率 | 4096*2 | 8192*1 | |||
| 像素大小 | 7μm * 7μm | ||||
| 最大行頻 | 75K | 150KHz | |||
| 像素位寬 | 8 bit | ||||
| 動態范圍 | ≥54.0 dB | ≥54.1 dB | |||
| 數據率 | 307MB/s（光度立體模式614MB/s） | 1229MB/s | |||
| 觸發模式 | 外部觸發 / 內部自由運行 | ||||
| 觸發源 | 外部IO / 軟件觸發 | ||||
| 曝光控制 | 時間設置 / 外部脈寬控制 | ||||
| 曝光時間 | 3.375μs - 63998.375μs（步長：0.0125μs） | ||||
| 增益范圍 | 1/2/3/4/5/6/7/8x（模擬增益） 0.1-8.0（數字增益） |
||||
| 鏡頭接口 | M42 | M72 | |||
| 數據接口 | 10GigE Vision（使用 SFP+） | ||||
| 電源接口 | DB15接口 | ||||
| 電源規格 | DC12 - 24V（±10%）1.5A | ||||
| 相機功率 | 光口：10.4W / 電口：8.6W | TBD | |||
| 外殼尺寸 | 330mm(W) x 388mm(D) x348mm(H) | 相機：76mm(W) x 76mm(D) x 65.1mm(H) 系統：478mm(W) x 500mm(D) x441.77mm(H) |
|||
| 運行溫度 | 0~55℃ | ||||
| 儲存溫度 | -20~75℃ | ||||
| 輸出圖像類型 | 光度立體模式Gradient X、Gradient Y、Texture、Integration、Curl、average、max、enhance；普通模式輸出原始圖像 | ||||

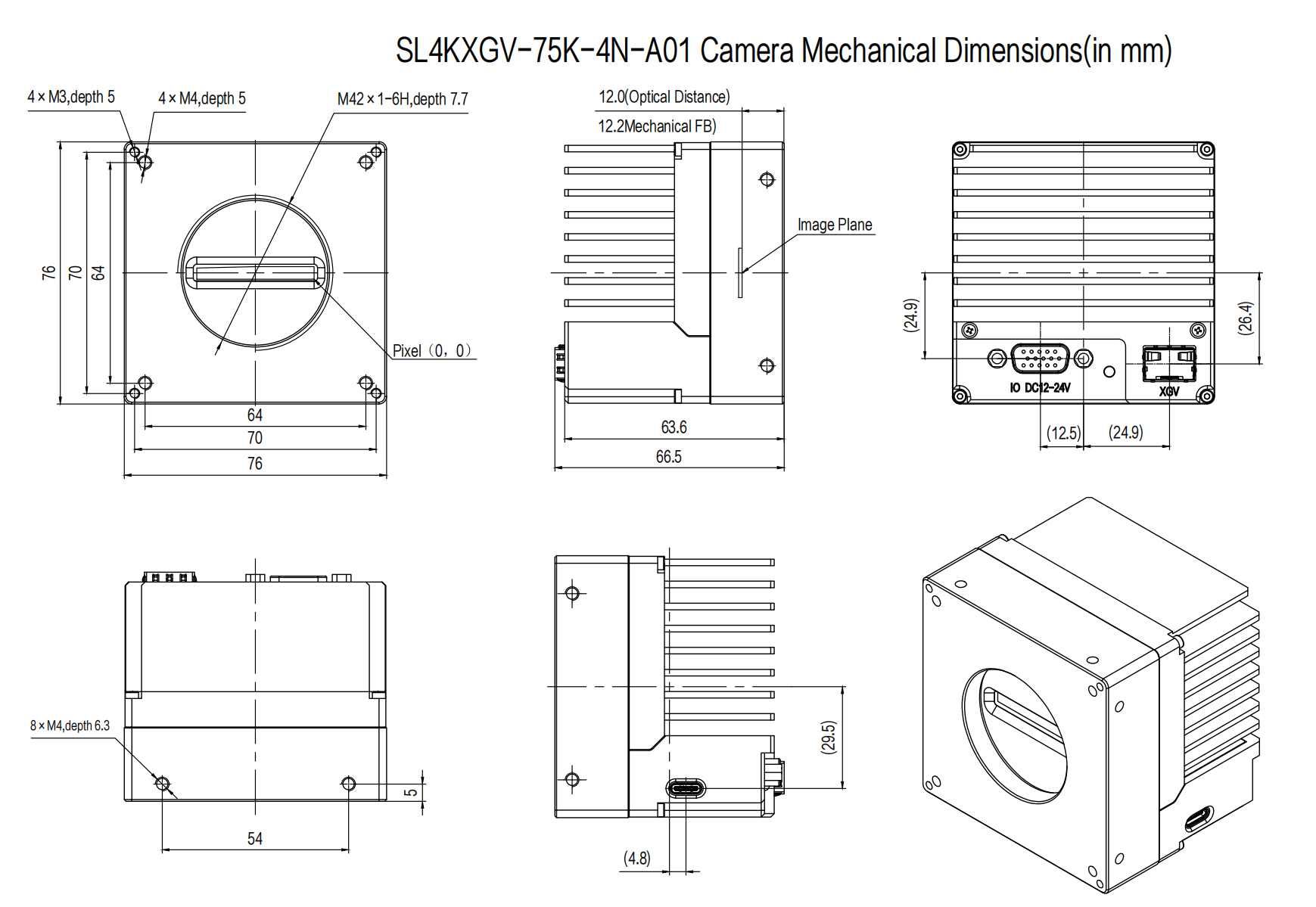

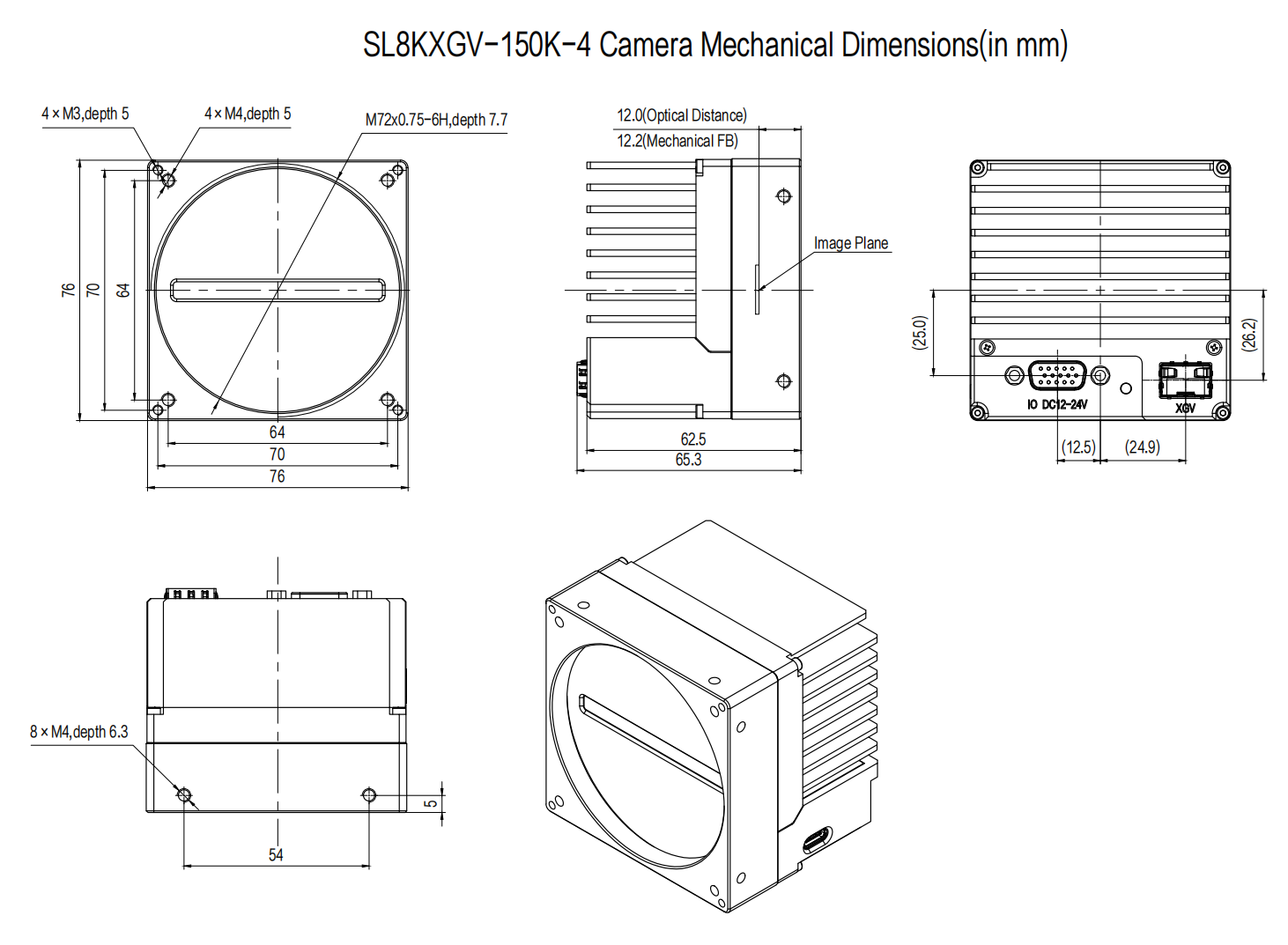

產品尺寸圖
